深圳市金源電機論空心杯電機的結構特點

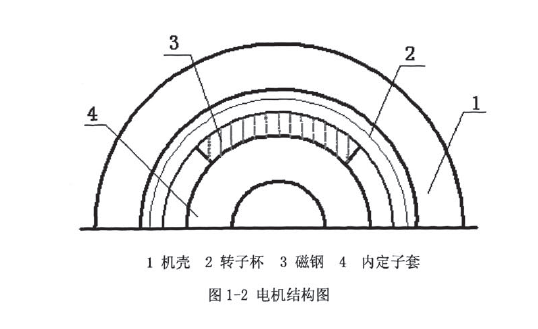

空心杯電機屬于直流、永磁。伺服微特電機,下圖為空心杯電機的示意圖,空心杯電機的慣量小,效率高,控制靈敏,運行平穩等特點跟其特有的本體結構是分不開的,主要體現在以下幾方面:
1.電機無鐵芯
電樞無鐵芯是空心杯電機最顯著的特點,對于有刷直流空心杯電機而言,其轉子無鐵芯,而對于無刷直流空心杯電機而言,其定子無齒,正因?yàn)榇丝招谋姍C(jī)避免了低速時齒槽磁阻的磁阻力矩所造成的輸出力矩波動,從而可以在很寬的調速范圍內給出平滑的轉矩,因而運行平穩、噪音小。此外,由于導磁體與磁鋼沒有相對運動,導磁體內沒有交變磁場,所以也就不存在渦流損耗,而只有電機的機械損耗,因此空心杯電機比普通電機效率高很多。
2.繞組采用三角形接法
一般的方波行無刷直流電機都采用星形接法,這是因?yàn)樘菪尾ǖ腅MF含有較大的三次諧波成分,接成三角形時會產生較大的三次諧波環流,即使在空載條件下,也會有相當大的損耗。但由于空心杯電機的結構獨特精巧,工藝難度大,空心杯圓柱面由分布均勻蜂房線圈按照一定的角度繞制而成,星形接法在生產上難于實現,不利于批量生產,所以空心杯電機的繞組結構一般采用三角形接法。實際上對于小容量的空心杯電機而言,設計良好的產品,其EMF都接近正弦波,接成三角形,不會產生明顯的環流,不會影響損耗和效率。
3.存在軸向和徑向間隙
空心杯電機是目前電機中單位體積能量轉換密度最大的一種,設計中追求單位體積能量轉換密度最大化,是體現產品技術水平的標志之一。但是電機在工作中產生的熱量,會引起電機中不同材料的膨脹,預留的間隙是為了保證電機在工作狀態下,不會因?yàn)榄h(huán)境或電機本身的發熱而影響其正常工作
4.體積小,重量輕
空心杯電機屬于直流永磁微特電機,能量轉化密度的最大化是其設計的目標,因此在相同功率條件下,力求達到體積和重量的最小化。
